ERATAC Blockmontage Gen-2 Ø34 mm 20MOA T5 Mutternsystem

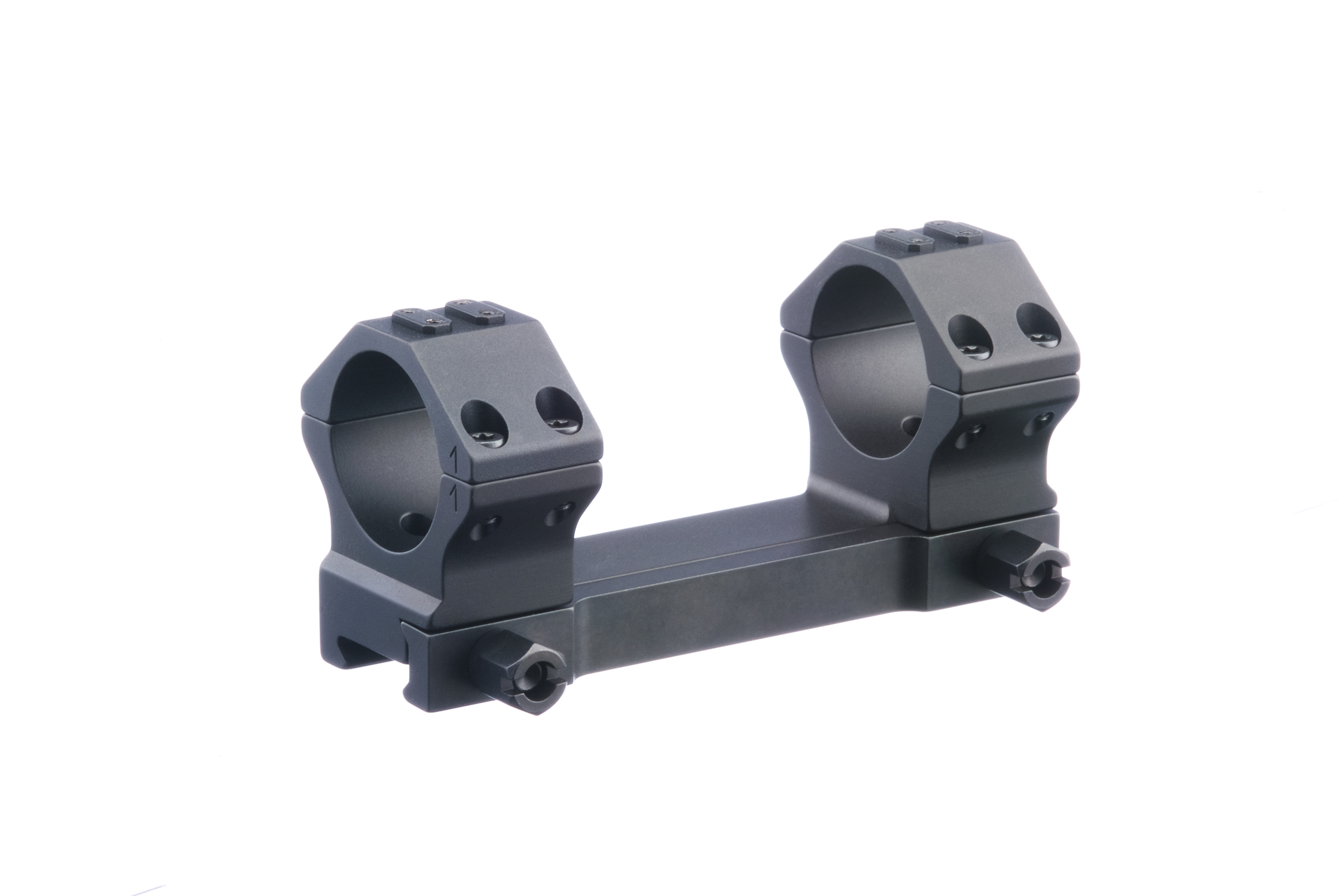

Vorschau: ERATAC Blockmontage Ø34 mm GEN-2 Mutter

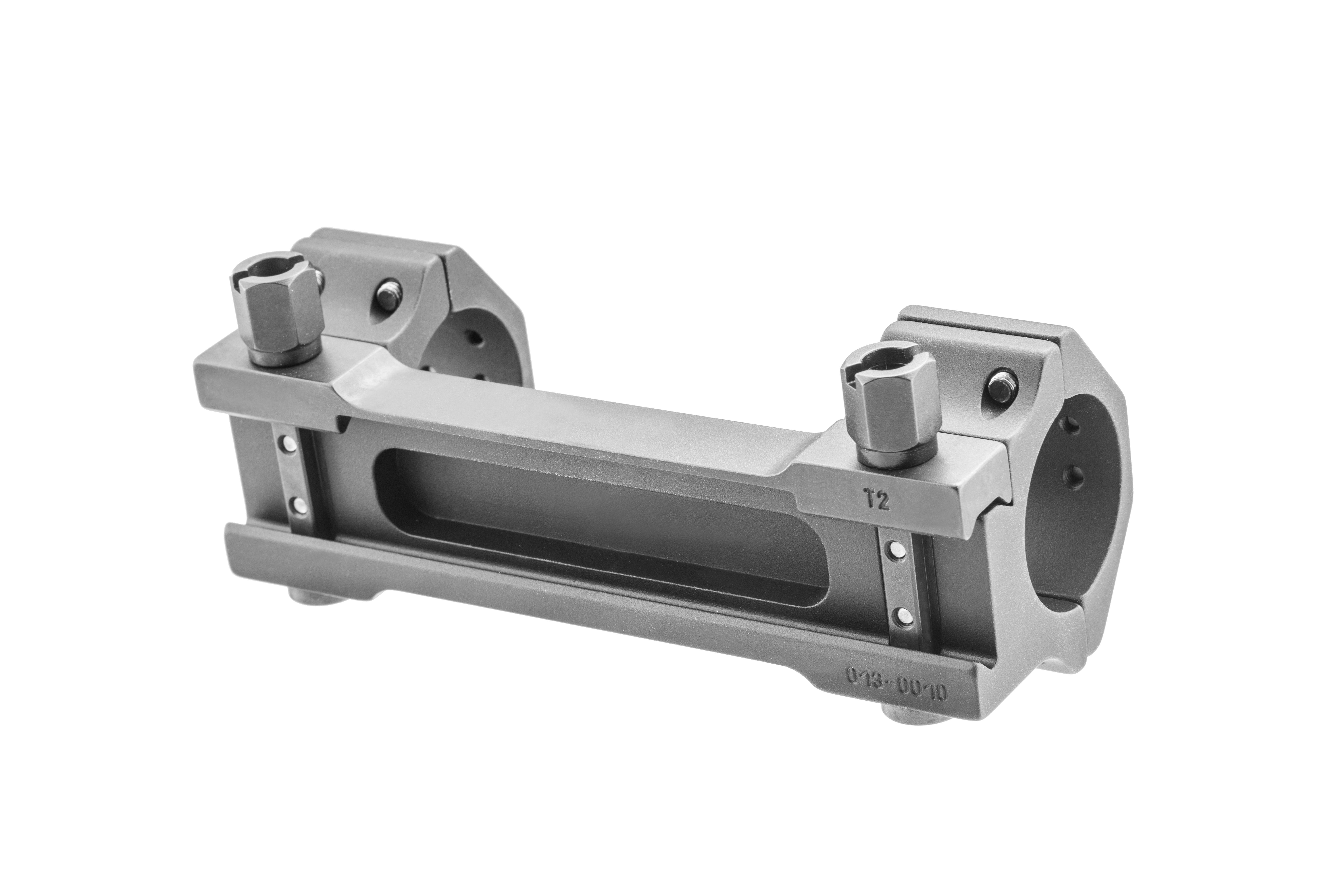

Vorschau: ERATAC T5 Blockmontage Ø34 mm GEN-2 Mutter_Unterseite

ERATAC T5 Blockmontage Ø34 mm GEN-2 Mutter_Unterseite

330,00 € * 383,80 € * (14,02% gespart)

inkl. MwSt. zzgl. Versandkosten

ab 100 Euro Versandkostenfrei innerhalb Deutschland (Ausg. Waffen und Munition)

Sofort versandfertig, Lieferzeit ca.1-3 Tage

Artikel-Nr.: T5014-2013
Gewicht: 0.24 kg

Die ERATAC Blockmontage Ø34 mm 20MOA in der Gen-2 Ausführung mit dem T5-Mutternsystem steht... mehr

Menü schließen

Produktinformationen "ERATAC T5 Ø34mm Blockmontage Mutter 20MOA"

Die ERATAC Blockmontage Ø34 mm 20MOA in der Gen-2 Ausführung mit dem T5-Mutternsystem steht für kompromisslose Stabilität, Präzision und Vielseitigkeit. Entwickelt für Repetierbüchsen und AR10-Plattformen, ist diese kurze Ausführung ideal für alle Anwendungen, bei denen geringes Gewicht und maximale Robustheit gefragt sind. Die Klemmung erfolgt über Sechskantmuttern mit selbstsicherndem Spezialgewinde, welches ein vibrationsbedingtes Lösen verhindert – auch unter härtesten Einsatzbedingungen. Die Gen-2 Version erreicht durch optimierte Klemmbacken aus Aluminium eine Gewichtsreduktion von bis zu 14 % gegenüber der Vorgängergeneration. Gefertigt nach NATO-STANAG 4694 und kompatibel mit MIL-STD-1913, bietet diese Montage höchste Schussfestigkeit – getestet bis Kaliber .50 BMG – und absolute Wiederholgenauigkeit. Dank der integrierten Universalschnittstelle an den 25 mm breiten Ringen lassen sich verschiedenste taktische Zubehörteile direkt montieren.

Technische Daten

Modell: ERATAC T5 Blockmontage Gen-2 mit Sechskantmuttern
Rohrdurchmesser: Ø34 mm
Klemmsystem: Sechskantmuttern, selbstsichernd, mit Spezialgewinde
Montageart: Direkt auf Picatinny gemäß NATO-STANAG 4694 / MIL-STD-1913
Vorneigung: 20MOA
Länge: 125mm
Innenringmaß: 70mm
Ringe: 25 mm Breite mit Universalschnittstelle
Material: Hochfestes Aluminium, aus dem Vollen gefräst
Oberfläche: Harteloxiert, mattschwarz nach Mil-Spec Typ III
Gewichtsersparnis: Bis zu 14 % (GEN-2)
Wiederholgenauigkeit: 100 %
Schussfestigkeit: Getestet bis Kaliber .50 BMG
Plattformen: AR10, AR15 Repetierbüchsen, taktische Waffen
Erhältliche Bauhöhen: 13 mm, 17,5 mm, 21,5 mm, 25 mm, 31 mm
Herkunft: 100 % Made in Germany

⚠️ Hinweis: Das empfohlene Anzugsdrehmoment für die Montageringe liegt in der Regel zwischen 1,8 Nm und 2,4 Nm, je nach verwendetem Kaliber und Rückstoßverhalten der Waffe. Da nur wenige Zielfernrohrhersteller ein zulässiges Höchstdrehmoment angeben, dienen diese Werte ausschließlich als Richtwert und stellen keine allgemeingültige Empfehlung dar. Im Zweifelsfall wenden Sie sich bitte an den Hersteller Ihres Zielfernrohrs, sofern kein exakter Wert angegeben ist.

Technische Skizze der ERATAC Blockmontage

⚠️ Hinweis: Die Gesamtlänge der ERATAC Ø34 mm Blockmontage beträgt an der Oberseite 120 mm (A-Maß) und an der Basis 125 mm. Das nutzbare Innenmaß zwischen den Ringen liegt bei 70 mm (B-Maß).

Die Abbildung zeigt die maßliche Darstellung der ERATAC Blockmontage mit Ø34 mm. Die technischen Details dienen zur Orientierung bei der Wahl der passenden Bauhöhe und beim Abgleich mit dem Objektivdurchmesser Ihres Zielfernrohrs.

Hinweis zu Maß F (Freiraum über der Brücke): Dieses Maß ist besonders relevant bei sehr niedrigen Bauhöhen und Zielfernrohre mit besonders großem Verstellweg. Bitte beachten Sie den Freiraum um ein Aufliegen des Zielfernrohrs auf der Montagebrücke zu vermeiden.

BH13,0 = 7,0 mm
BH19,5 = 11,0 mm
BH23,0 = 8,2 mm
BH27,0 = 11,0mm
BH33,0 = 8,8 mm

Mittelrohrdurchmesser:	Ø34 mm
Montage:	Schraubbefestigung
Ausführung:	Blockmontage
Bauhöhe:	13 mm, 19,5 mm, 23 mm, 27 mm, 33 mm
Vorneigung:	20 MOA / 5,9 MIL
